?DHT21現在是國內市場上技能最為老練復合型數字溫、濕度傳感器，內部構造包含三大塊：
①有測溫功用的負溫度系數熱敏元件；
②有測濕度功用的電容式測濕元件；
③一塊8位MCU，首要作用是將模仿的溫、濕度變換成數字量存儲于內存中，并且將校準系數存儲于其內的One Time Program ROM中。
?這種構成構造使DHT21的響應速度超快，且因?yàn)槟７滦盘?hào)到數字信號的傳輸通道間隔很近，使其抗干擾才能超強。
?此外，不只體積小，耗能低，并且信號傳輸間隔有25m擺布，滿意了大規模干燥設備中多點溫、濕度檢查請求。

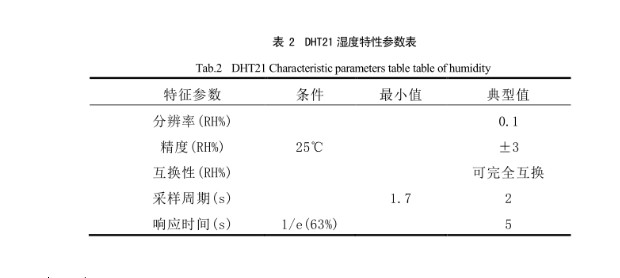

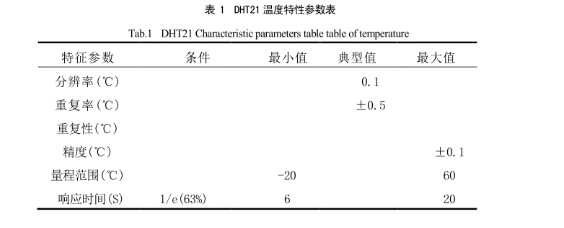

?DHT21的參數特性如表1和表2所示。
?引腳闡明
?DHT21有3根引腳，分別是：
?VDD—接＋5V直流電壓電源
?DATA—單總線串行數據接口
?GND—電源負極接地

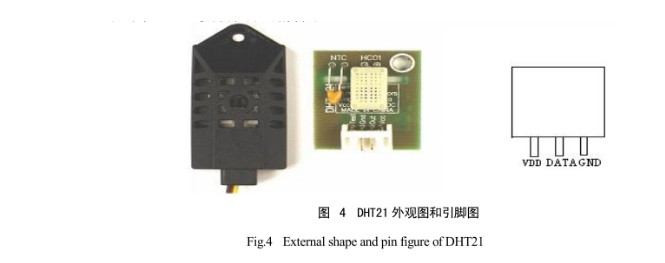

?圖4為DHT21實物圖和引腳圖：

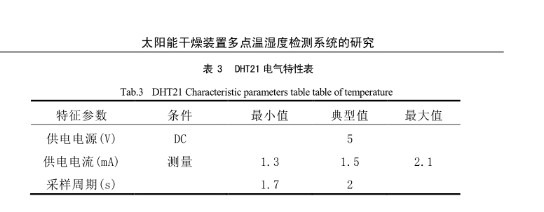

?DHT21電氣特征見表3所示
?DHT21傳感器的采樣周期不得低于最小周期1.7S，不然會引起過錯，一般選用2S。
