? 它分紅室內機和室外機兩個單元，每個單元都是以微電腦為中心的操控電路。
? 兩個操控電路僅用兩根電力線和兩根信號線進行傳輸。相互交換信息，并操控機組正常作業。

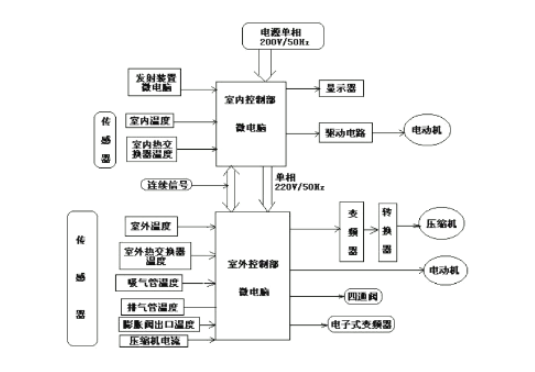

變頻操控圖
一．恒溫恒濕試驗箱制冷系統微電腦接納的信號有：? 遙控器指定工作狀況的操控信號；
?室內溫度傳感器信號；? 室內換熱器溫度傳感器信號：
? 反映室內風機電動機轉速的反應信號：微電腦接納到上述信號之一今后，經分析運算，便宣布一組操控信號，其間包含：
? 室內風機轉速操控信號：?氙燈試驗箱制冷系統壓縮機工作頻率的操控信號；
? 顯現有些的操控信號(首要用于故障診斷)：? 操控室外機傳遞信息用的串行信號等。
二．恒溫恒濕試驗箱制冷系統微電腦一起監控接納的信號有：
? 來自室內機的串行信號：?氙燈試驗箱制冷系統壓縮機電流傳感信號；
? 電子膨脹閥出、進口溫度信號: ? 吸氣管溫度信號
?恒溫恒濕試驗箱制冷系統壓縮機殼系統溫度信號: ? 室外空氣溫度傳感器信號；
? 變頻開關散熱片溫度信號: ? 融霜時室外換熱器溫度信號。
室外微電腦依據接納到的上述信號，經判別運算后宣布操控信號，其間包含：
? 室外風機的轉速操控信號: ?氙燈試驗箱制冷系統壓縮機工作的操控信號；
?電磁四通換向閥的切換信號: ? 電子膨脹閥操操控冷劑流量的信號；
? 各安全電路、維護電路的監控信號: ? 顯現有些的操控信號(首要用于故障診斷)；
? 操控室內機傳送融霜信號的串行信號等。
