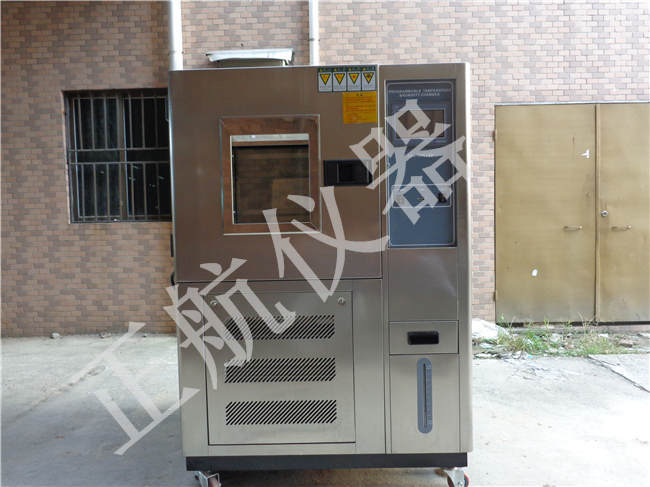

★多見的恒溫恒濕試驗箱制冷系統：驅動電路有四種方式，它們的原理根本一樣。下面別離介
紹這四種驅動電路的特色。
★ 最簡略的驅動電路，電路中R為限流電阻，VT為反相驅動三極管，K為繼電器線圈，當單片機輸出高電平
時，三極管VT導通，繼電器線圈兩頭有12V電壓，其觸點吸合操控相應電器組件作業。
★ 當單片機輸出低電平時，三極管VT截止，繼電器線圈斷電，其觸點開路．使相應電器組件停止作業。
★反相器驅動集成電路：電路原理與簡略驅動電路一樣，即單片機輸出高電平經2003反相驅動器輸出低電平，
使繼電器線圈通電觸點吸合，以操控相應電器組件動作，當單片機輸出低電平時其原理與上述進程正巧相反。
★ 恒溫恒濕試驗箱制冷系統光電耦合器驅動電路，當單片機輸出高電平時，經R1限流2003反相驅動器輸出低
電平，因為光電阻耦合器輸入端加有5V電壓，所以光電耦合器輸出高電平，使三極管VT2導通，即繼電器線圈
兩頭加有12V電壓。
★ 恒溫恒濕試驗箱 制冷系統光電耦合器雙向晶閘管驅動電路，光耦合輸出端經過RA限流220V，RB門極電
阻用于進步抗干擾才干，RC和CP首要用于維護雙向可控硅不被擊穿，MF為電扇電動機，C為風機工作電容。
★ 當單片機輸出操控信號時，光電耦合器4腳輸出觸發信號使雙向晶閘管導通，因為晶閘管串聯在風機電路
中，所以經過改動雙向晶閘管制熱觸發腳就可改動溝通輸出電壓，然后到達改動風機轉速的意圖。
★ 雙向晶閘管在溝經過零時，單片機才輸出操控信號使晶閘管導通，單片機輸出觸發信號由風機測速電路供
給。
★ 恒溫恒濕試驗箱制冷系統蜂鳴器驅動原理：蜂鳴器驅動電路和通常驅動電路完全一樣，僅僅單片機輸出的
是脈沖信號，所以蜂鳴器才干發聲，蜂鳴器有兩腳和三腳之分，因而驅動電路也有所區別。
★ 恒溫恒濕試驗箱制冷系統直接驅動式蜂鳴器電路，即單片機輸出4MHz脈沖信號使蜂鳴器發作斷續蜂鳴聲，
也有的經過三極管驅動制熱蜂鳴器電路。
★ 恒溫恒濕試驗箱制冷系統三極管驅動蜂鳴器電路，R1為限流電阻，VT1為驅動三極管，C為濾波電路，HA為
三腳蜂鳴器，R4、R3為負載電阻，R2為發射極偏置電阻。
★ 恒溫恒濕試驗箱制冷系統步進電動機驅動原理：步進電動機驅動電路見反相器驅動集成電路。
★ 因為步進電動機有四個繞組，所以其導通狀況需依據電動機正回轉請求，別離由單片機輸出操控信號。其
驅動電路和一般驅動電路完全一樣。
