LSBLGZ系列水冷冷水機組安裝直通車

1、機組到用戶處的貨運檢查：

機組在運抵合同規定的交貨地點后，應要求用戶組織有關人員進行開箱檢查驗收。

①檢查下列隨機文件是否齊全。

а、合格證b、使用說明書c、保修單d、裝箱單

②根據以上文件核對設備型號、規格及附件。

③查機組有無損壞，零部件是否齊全。

④設備充填的制冷劑有無泄漏。

⑤經過以上驗收發現損壞或有疑問，請及時向本公司或辦事處說明，以便進行妥善處理。

注意：設備開箱檢查完畢，應采取保護措施，不宜過早或任意拆除包裝，以免設備受損!

2、機組吊運及安裝：

水冷冷水機組一定要請專業人員安裝，不可自行安裝。安裝時，應確保滿足以下條件：

（1）機房要求

①為了便于設備操作和設備檢修，機組的主操作面，應留有1-1.5米的空間，換熱器的任一端留有抽出換熱管的空間或有門窗，其余兩面間隔距離至少能讓設備管理人員正常通行。

②機組運行時，因壓縮機排氣端、排氣管、冷凝器外殼的溫度均高于環境溫度而向四周散發熱量，使機房溫度升高，惡化電動機及操作人員的工作環境，故機房應保持良好通風（如有條件可安裝通風設備），以保證機房溫度不超過35℃。

③為了不使機組運行噪聲外傳，影響周圍環境，機房應有良好隔音效果；如有條件，可在機房內采取相應的隔音措施。

（2）機組搬運

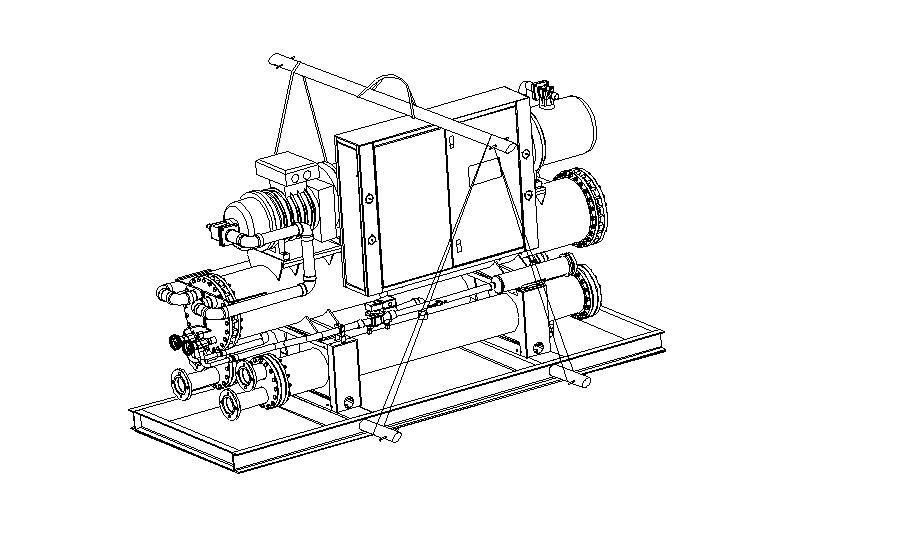

機組在吊裝過程中，須小心操作，以免傷及設備。在起吊繩索與機組接觸的地方，要放置墊塊；對重量較重的機組，在機器頂部之上的吊索之間要加支撐桿，以避免吊索對機組的壓力。搬運時，宜采用叉車或吊車；吊裝中，吊索與機組應連接牢固，機組平穩無傾斜，同時確保吊索不與機組熱交換器、壓縮機、電控箱、制冷器件和管道接觸，以免傷及設備。吊裝方法如下圖所示：

（3）設備安裝基礎

LSBLGZ系列水冷冷水機組運轉平穩，有輕微振動，一般情況不需作防震基礎。為了便于安裝和維護，安裝基礎應高出地面15-20公分，基礎平面必須保證水平平整，同時在安裝基礎四周設置淺水槽，以便于機組冬季停止運行時排放機組冷凝器、蒸發器中存水。

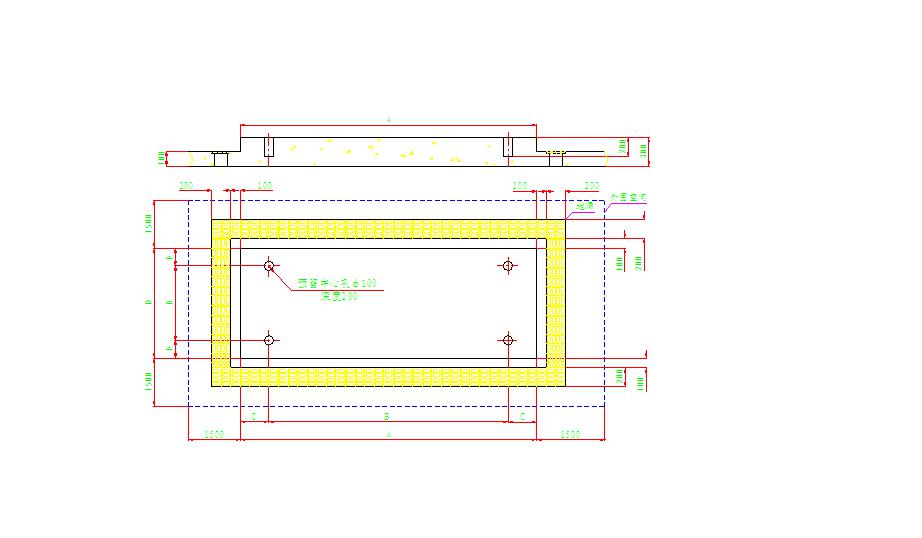

基礎平面圖見下圖：

（4）機組的安裝

每臺水冷冷水機組在出廠前都經過了嚴格的檢驗和測試，確保機組的性能指標和產品質量。在搬動和安裝過程中必須十分小心，尤其不得損壞機組的控制系統和管路。

①在拆開外包裝之前，盡可能將機組運至靠近安裝位置的地方，保持機組向上。

②吊裝中，吊索強度必須三倍于機組重量，吊裝時人絕不允許站在機組底下。機組的重量請查機組銘牌。

③機組就位于基礎之后，必須作水平校正，水平度偏差應為0.02%以內。

④與機組連接的冷卻水，冷凍管道，進出口方位必須按照規定，管道通徑不可過小。管道上應安裝水流開關，并與壓縮機連鎖控制，確保機組安全可靠運行。

⑤為了便于觀察機組及整個空調系統的運行情況和變化，冷卻水、冷凍水進出口處均應裝設溫度、壓力指示儀表。

⑥向機組提供的動力電源，容量要足夠，電源電壓波動不宜超過±10%，機組應按要求妥善接地。

⑦各機型的動力配線規格按《設備動力接線表》中提供的數據執行。

3、機組水系統及水管的配接

1、冷凍水管必須保溫，以防止冷量損失和凝結水形成。

2、為保證水質，機組水系統進水管上須安裝水質過濾器。

3、接管的接口尺寸應符合《機組性能參數表》要求。

4、機組冷凍水系統應按要求安裝合適的膨脹水箱，膨脹水箱位于系統的位置。以保持系統自動排氣功能，膨脹水箱具備自動補水及冷凍水系統的膨脹收縮作用。

5、水系統應按要求安裝自動排氣閥和水流開關。自動排氣閥必須設在冷凍水系統點。在水系統管道連接完畢，必須進行檢漏試壓并經檢驗合格后，打開排氣閥，排盡冷凍水系統內空氣后關閉。如水質及管內不清潔，在水泵運行30分鐘后，清洗過濾器。

6、循環水初次運行，先關閉進、出口閥門，開啟旁通閥門，待水泵運行一段時間后，方可打開出口閥門，關閉旁通閥門，開始投入正常使用。

7、多臺機組并聯時須設分水器、集水器及水力平衡閥。

8、排水閥必須安裝在水系統的點處。

9、水管的設計請參考《空氣調節設計手冊》，工程施工、驗收參見GB50243-1997《通風與空調工程施工及驗收規范》。

4、機組的電源連接

1)按照要求進行配線和接線，配線和接線嚴格按《設備電氣原理圖》執行。

2)機組應有良好的接地。接地線切不可接到煤氣管、水管、電話線上，接地不良會導致觸電事故。

3)動力電源接線必須確保相序正確（L1、L2、L3對應端子排上R、S、T）。相序不對時，系統不能啟動，控制器缺電無任何顯示，此時應認真檢查電源相序。

5、機組安裝使用及維護注意事項：

1)維修：

①機組的維修和維護只能由受過專業訓練且有經驗的專職人員來進行。設備檢修工作完成后，重新開機前應仔細檢查機組各功能器件、保護裝置和控制元件是否正常。

②確認系統正常后，嚴格按《設備操作使用說明書》規定的開機規程重新開機。

2)維護：

為保持機組優異的性能、可靠性和使用壽命，請嚴格按《設備操作使用說明書》規定要求進行正確、定期的設備維護。

3)注意事項：

冬季氣溫低于或接近0℃的地區，如如冬季機組停止運行，冷凍水系統和冷卻水系統（含機組蒸發器、冷凝器）必須將系統中存水排除干凈，以免氣溫在0℃以下時發生結冰現象，致使水系統管路和機組發生凍裂現象，造成無謂的設備損壞及經濟損失。http://www.frameer.com
