攻略60系列模塊式風冷熱泵機組安裝

1、機組到用戶處的貨運檢查：

機組在運抵合同規定的交貨地點后，應要求用戶組織有關人員進行開箱檢查驗收。

①檢查下列隨機文件是否齊全。

а、合格證b、使用說明書c、保修單d、裝箱單

②根據以上文件核對設備型號、規格及附件。

③查機組有無損壞，零部件是否齊全。

④設備充填的制冷劑有無泄漏。

⑤經過以上驗收發現損壞或有疑問，請及時向本公司或辦事處說明，以便進行妥善處理。

注意：設備開箱檢查完畢，應采取保護措施，不宜過早或任意拆除包裝，以免設備受損!

2、機組的搬運：

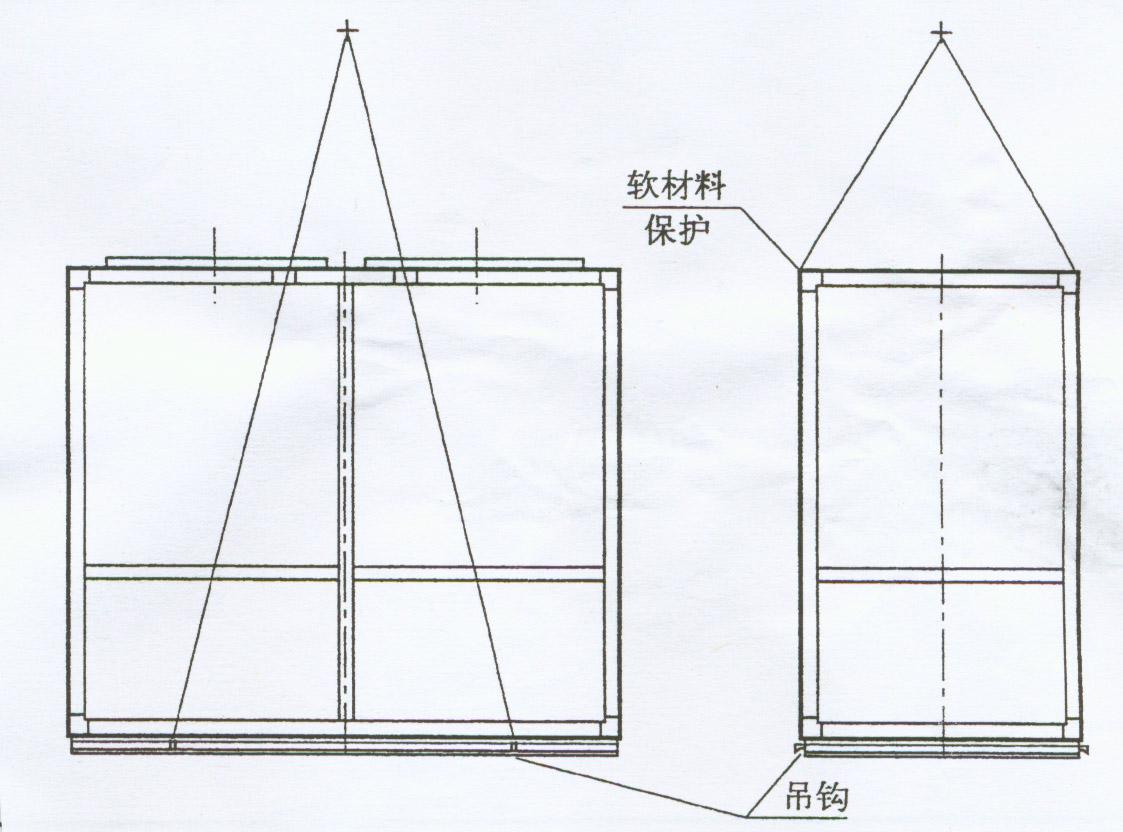

為便于搬運，用戶應使用叉車或吊車。使用吊車時，應當有合適的隔離物來保護機組的頂部和側面板（見圖）。搬運過程中，機組應保持水平狀態，避免因魯莽操作而損壞機組。

3、機組的拆卸

把機組放在所需位置后，割斷包裝帶，除去外層板條箱。擰掉固定螺栓，把木底托從機組底部移出。

4、機組的安裝位置選擇

風冷熱泵系列機組可安裝在戶外地面、屋頂和其它適合的位置。同時，應考慮以下因素：

1）安裝位置水平，并能支撐機組的重量。

2）機組四周和上部應留出足夠的空間，以利于空氣流通和設備維修。

3）請勿將機組安裝在落葉、昆蟲或其它沾染物容易聚集的地方，以防阻塞表冷器。

4）機組安裝時，應調整好表冷器的方位，盡量避免受到陽光的直射。

5）熱泵機組四周應設排水溝，以排出除霜冷凝水。

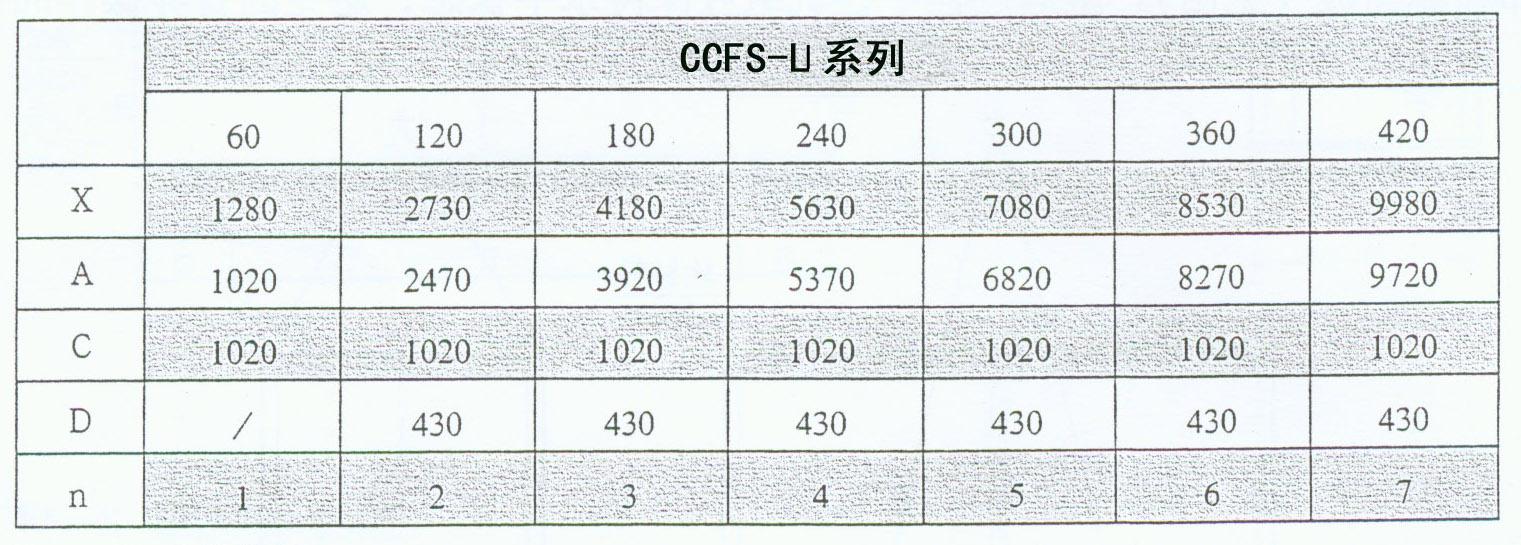

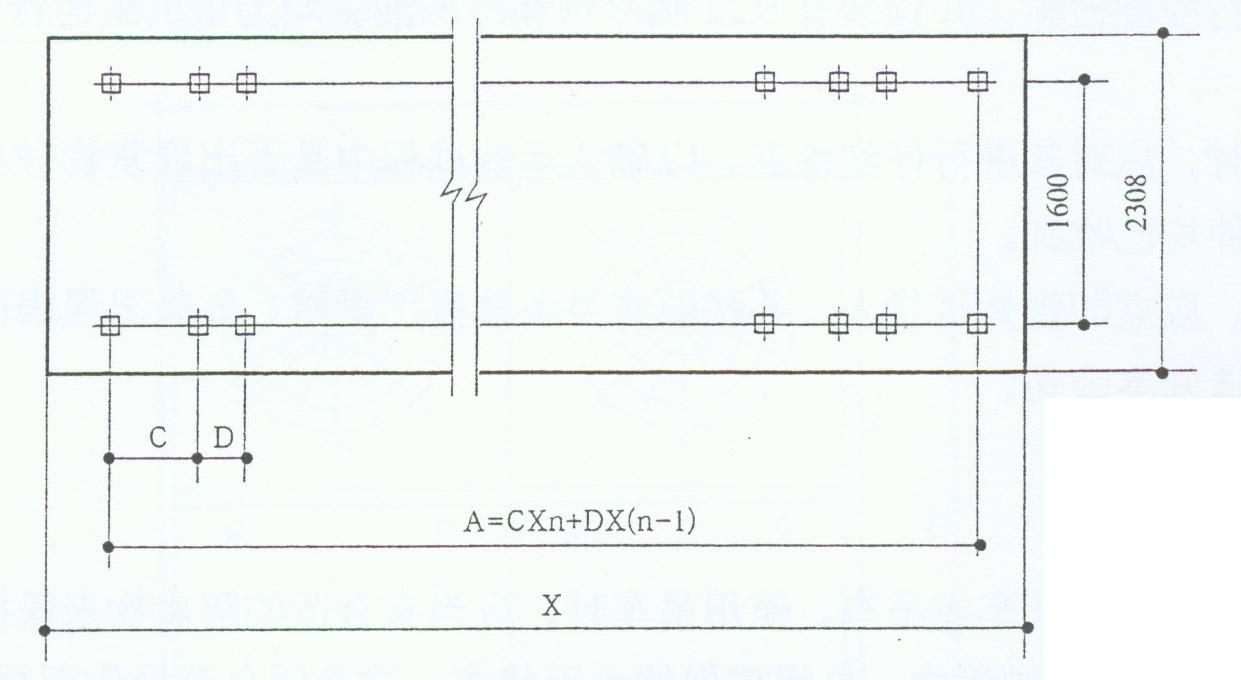

5、基礎參考位置：

CCFS-U系列或LSQW（R）F系列：

1）基礎可為混凝土結構也可為槽鋼架，基礎表面平整。

2）機組與基礎間加10-20mm橡膠減震墊。

3）基礎設計可按機組靜重量設計。

4）機組用φ16地腳螺栓固定。

5）機組周圍應留出1.5米以上空間，以利于空氣流通和設備維護。

6）機組上方應保留2.0-2.5米以上空間，避免空氣的短路形象發生。

注：n為組合模塊數

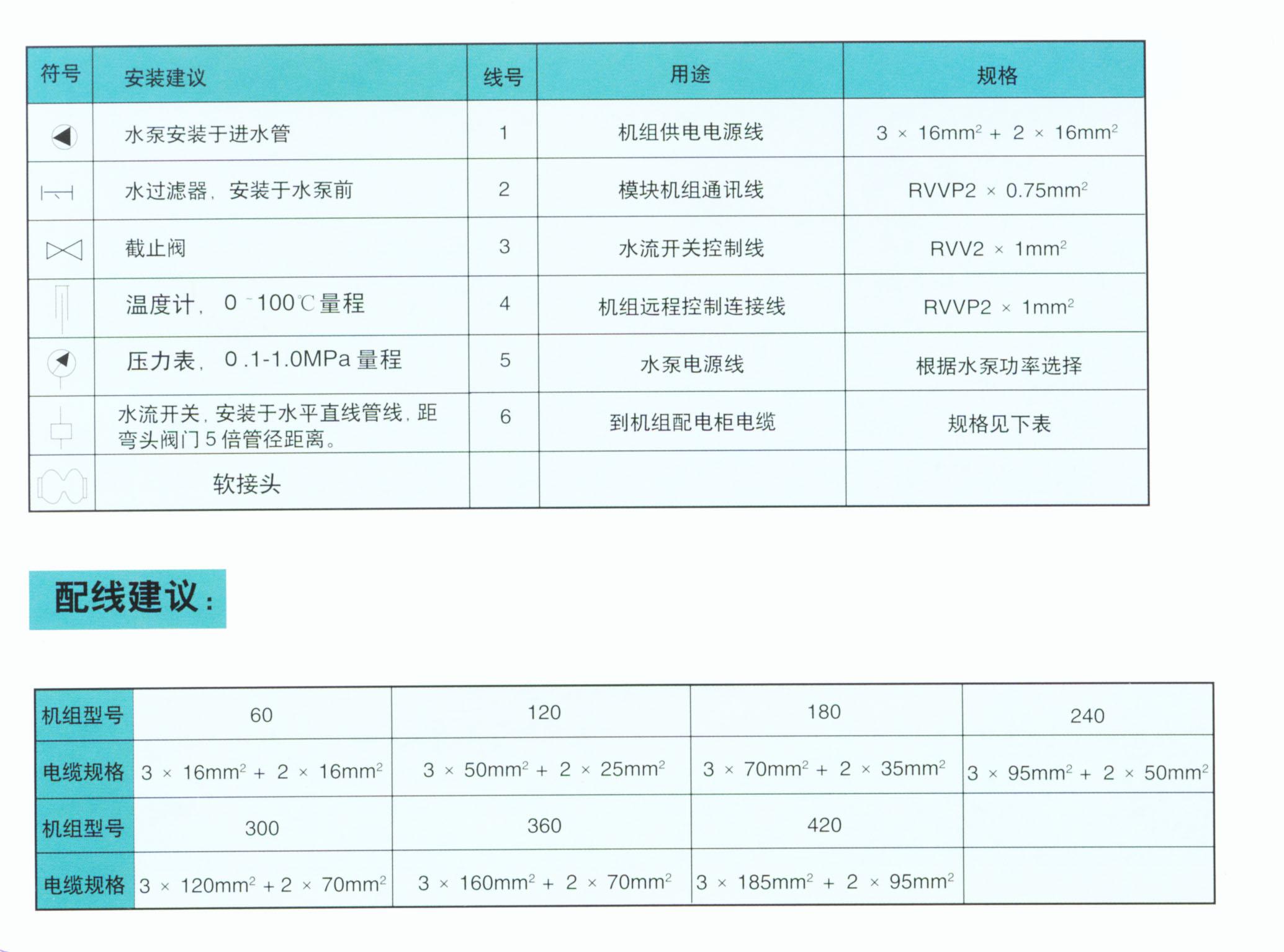

6、典型接線和管路連接：

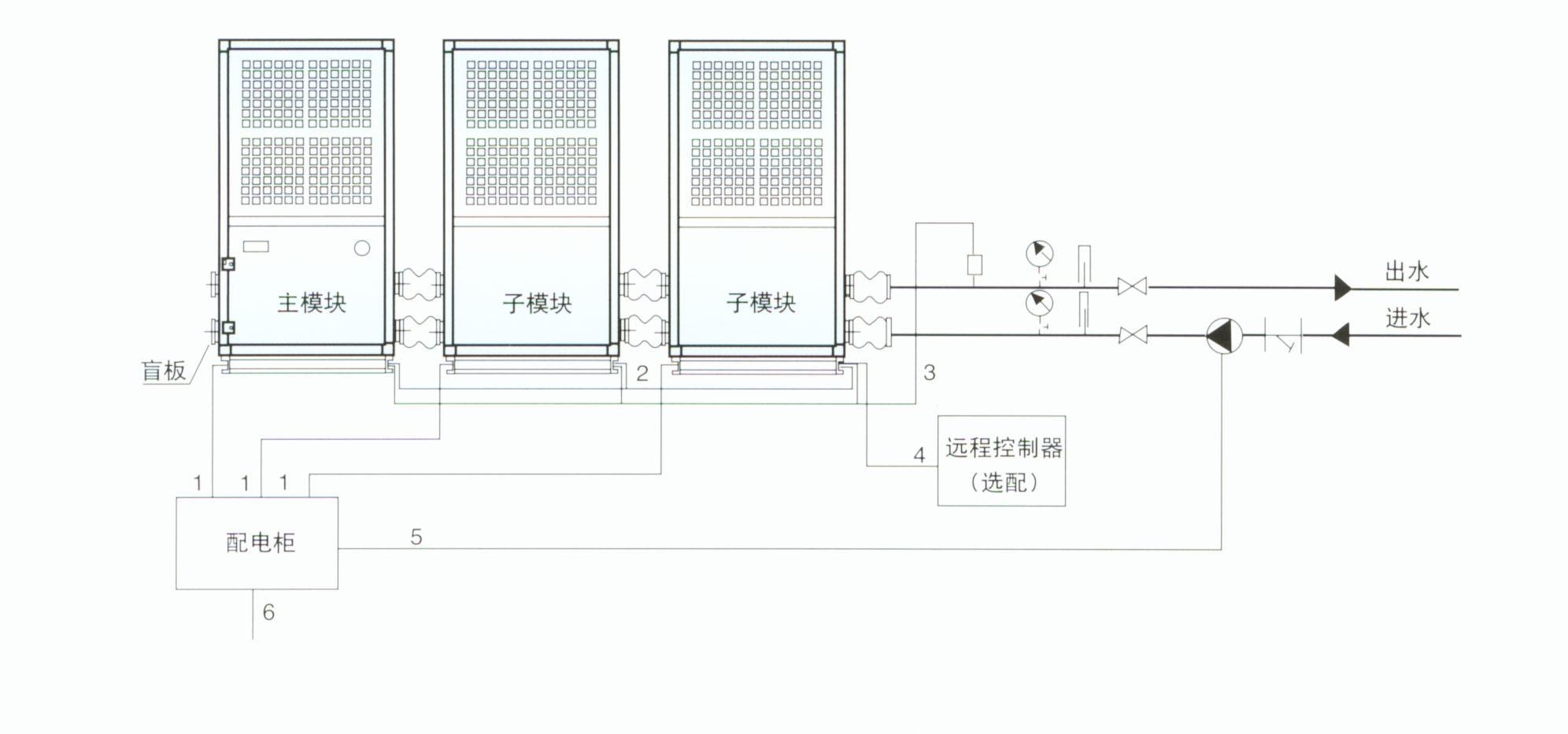

◆方式一：

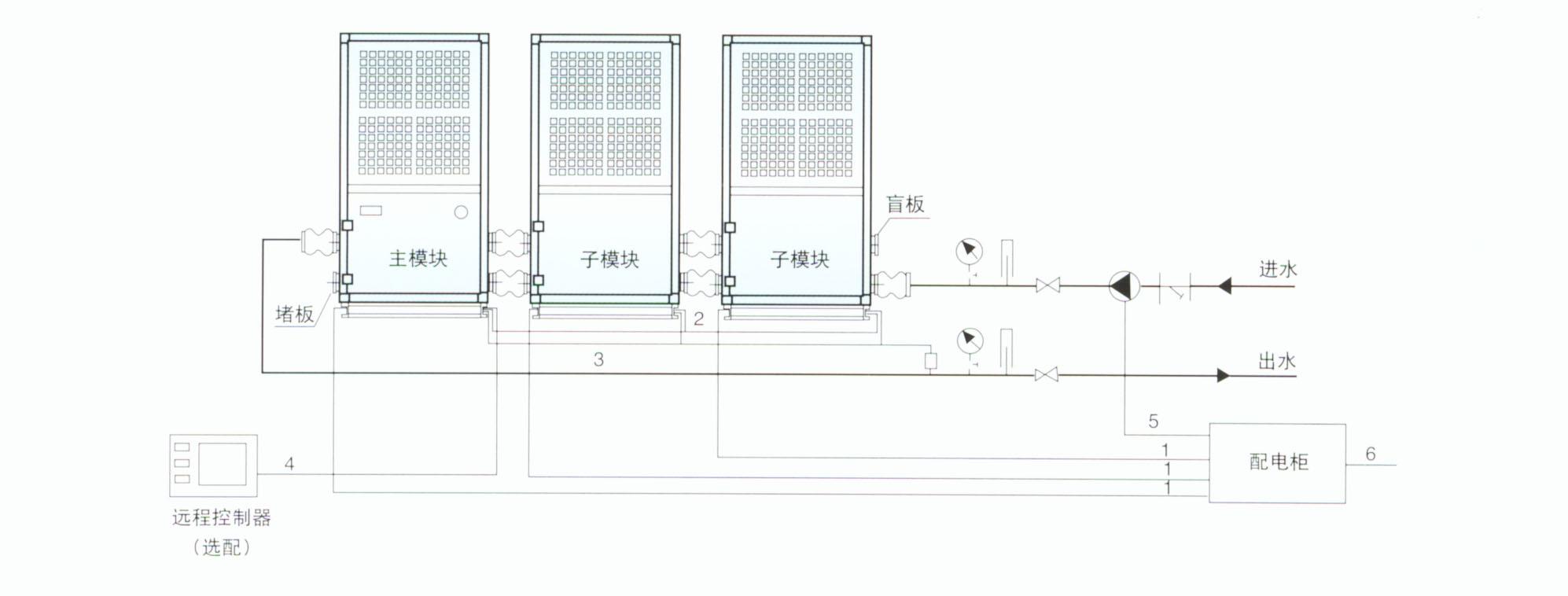

方式二：

7、風冷模塊式機組安裝注意事項：

1)供水系統在設計和施工時必須注意以下方面：

①供水系統必須選配流量和壓力合適的水泵，以確保機組實際供水量與機組要求水量相差不超過20%。

②機組的進水管路前必須加裝水過濾器，并選擇40目以上的過濾網。

③水系統上必須加裝膨脹式水箱，以適應供水系統因氣溫變化而造成的水量變動。

④水系統上必須加裝水流開關，以避免水流量不足對機組造成損壞。

⑤排氣閥門必須設在水系統的點。

⑥在水系統點安裝合適的排水塞或閥門。

⑦水管必須保溫，以防止熱量散失和冷凝水形成。

⑧注水前，確保管道中不會有沙粒、石子、生銹的鐵屑、脫落的焊渣或其他雜質，以免損壞熱交換器。沖洗供水系統時，建議旁通機組。

2)電氣配線時應當注意以下事項：

①機組的配線只是指機組的供電電源線和通訊控制線。

②機組自己帶的電氣箱內的控制配線已經在出廠前接好，用戶千萬不要改動。http://www.frameer.com
