復合式制冷原理及其組成結構

在工農業生產及國防科研中，都要求有更低溫度的制冷裝里。然而實際應用中溫制冷工質的商級壓縮制冷裝置所能達到的溫度也是有一定限度的。其原因是：

1．蒸發溫度降低時，蒸發壓力相應降低，若蒸發壓力過低，由于低壓部分在真空下運轉增加了空氣漏入系統的可能性，向時由于級的壓力比增大，伎壓縮機輸氣系數降低。此外，蒸發壓力過低時，吸氣狀態下制冷劑的比容增大，使壓縮機尺寸增大。

2．對于活塞式壓縮機，由于氣閥的特性，當吸氣壓力低于0.16b趾時，氣閥將因氣缸內外壓差過小而無法開底。因此，使用活塞式壓縮機的循環能達到的蒸發沮度只能是與0.15bar相對應的飽和蒸汽溫度。如果要達到更低的蒸發溫度，即使級數再多也無能為力。若改用低溫制冷劑，在較低的蒸發溫度下，可得到較高的蒸發壓力，情況有所好轉。例如：6＝—100℃時R13的P9＝0.332bar，但同時它的冷卻壓力卻大大提高，當Gb＝30℃時，R13己達到超臨界狀態，此時循環的節流損失瞅。因此應用單一的低溫制冷劑的多級壓縮循環仍然不行。

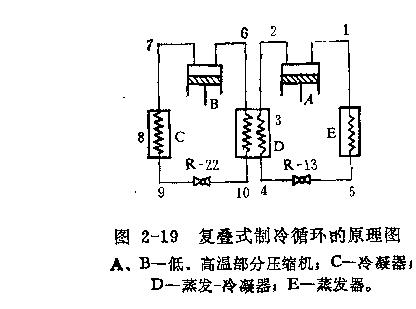

為了使上述西方面的問題都得到解決，采用了兩種制冷劉的復疊式制冷循環。復疊式制冷循環是由兩個制冷系統(低溫級和高溫級)來實現的，如圖2—19所示。

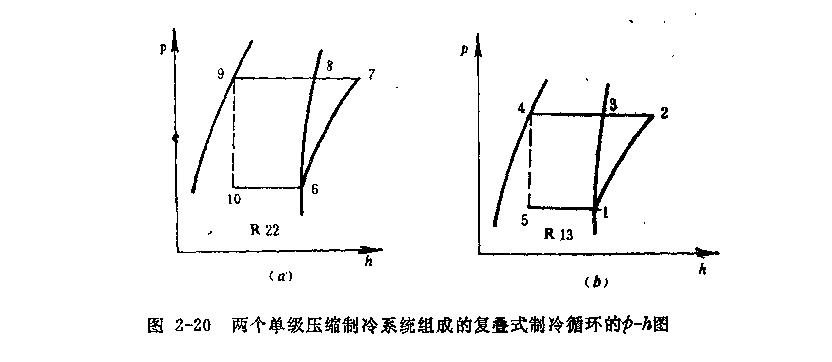

在這兩個制冷系統中，使用兩種熱力性質不同的制冷劑，在低溫級通常使用低溫制冷劑R13或R14，在高溫級則一般用中溫制冷劑R12或R22。高溫級蒸發器就是低溫級的冷凝器，高溫級和低溫級就是通過它聯系起來的，一般稱蒸發—冷凝器。只有低溫級蒸發器才能制取冷量。在這種循環中，高溫級用R22，在66＝30℃下運行，低溫級用R13，6b＝—30℃re＝—90  http://www.frameer.com
