氙燈老化試驗箱制冷系統離心式制冷機的制冷循環如何簡介

一、氙燈老化試驗箱制冷系統離心式制冷機介紹：

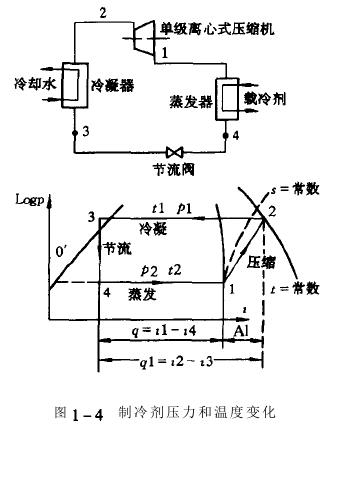

   單級離心式壓縮制冷循環在炒I圖上的表示見圖劑(圖1—4為點4狀態)進入蒸發器，吸收了由冷凍水、冷凍鹽水等帶入的熱量而沸騰汽化，使冷凍水的溫度下降至所需值，從而達到制冷目的。汽化了的低壓制冷刑在進入壓縮機之前，經過汽液分離器分離液滴后(點1狀態)被壓縮機吸入，經過離心式壓縮機壓縮后，其壓力和溫度均增加而達到壓縮終了狀態點2，然后進入冷凝器中被冷卻水帶走了熱量，冷凝至點3的液體狀態，液態制冷劑自冷凝器下部節流至蒸發器側的浮球閥室。浮球閥室的液面與蒸發器內的液面相同，液態制冷劑通過閥孔節流降壓達到點4狀態，流入蒸發器的下部蒸發。如此不斷循環達到連續制冷的目的。在Id—I圖上，1—2是壓縮過程，2—3是冷凝過程，4—1是蒸發過程，整個循環中制冷刑的壓力和溫度變化如圖1—4所示。這是以配—11為制冷劑的單級離心式制冷機，當蒸發溫度為4霓丹凝溫度為3隊時制冷劑的溫度、壓力變化圖。

二、氙燈老化試驗箱制冷系統單級離心式制冷機的基本結構如何?

   離心式制冷機由壓縮機缸、增速器及電機組成。壓縮機缸是由機缸外殼及裝有若干個葉

輪的轉子舶承、密封、隔板、平衡盤及進出口接管等部件構成。用于機組型的壓縮機中還裝有入口導流葉片裝置。http://www.frameer.com
