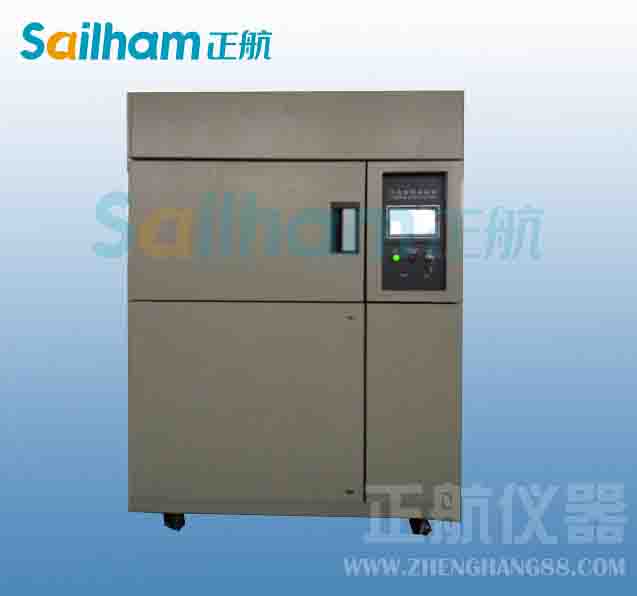

冷熱沖擊試驗箱制冷系統高壓發生器的液面調整

冷熱沖擊試驗箱制冷系統高壓發生器的液面調整

高壓發生器液面調整的手動方式，就是調節溶液泵出口的溶 液調節閥的開度，從而控制送到發生器的稀溶液流量，使發生器的 溶液液面至傳熱管頂排附近。但是，高壓發生器的液位是隨熱源 變化而波動的。這是由于高壓發生器流出的濃溶液流經熱交換器 而進人吸收器(或低壓發生器），靠的是高壓發生器中冷劑蒸氣壓 力與吸收器(或低壓發生器)壓力的差。高壓發生器的壓力是隨著 加熱量的升高而增大，加熱量的降低而減小。另一方面，由吸收器 通過溶液泵與溶液熱交換器送至高壓發生器的稀溶液量，與高壓 發生器的壓力有關。高壓發生器壓力升髙，則送至高壓發生器的 稀溶液量減少，更促使高壓發生器液位降低。反之，高壓發生器液 位升高，沸騰的液滴隨冷劑蒸氣而進人冷凝器，易造成冷劑水的污 染。所以，為了使高壓發生器液位維持穩定，必須調節溶液滎出口 溶液調節閥，或調節送至高壓發生器的稀溶液量。

高壓發生器的液面自動調節是在發生器溶液出口殼體上裝有 液位計，當發生器液位高時，就給裝于溶液泵出口的溶液調節閥或 與溶液栗相連的變頻器發出信號，通過執行機構關小調節閥或通 過變頻器降低溶液泵的轉速，使進人發生器的稀溶液童減少。反 之，發生器液位偏低，溶液調節閥開大或溶液泵轉速上升，從而使 發生器的液位穩定在一定位置。液位計一般有電極式和浮球式兩 種。也有在高壓發生器濃溶液出口外裝有浮球閥，該浮球感測高 壓發生器中的液位。當高壓發生器液位上升時，浮球閥開大，流出 的溶液量加大，使高壓發生器中液位恒定。

高壓發生器的液位高度雖然在機組出廠時已調節好，但現場 調試時，髙壓發生器液位的設定值還要根據實際液位的高低加以 調定。
